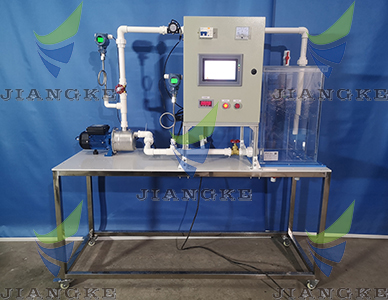

實驗目的：通過本裝置可以測定離心泵在恒定轉速下的性能曲線；定量測量實驗——測定離心泵的～H0、～N0、～η0特性曲線；定性分析實驗——演示超吸程下空化現象等。

主要參數：7英寸上位機平板電腦：真彩色液晶顯示屏，電阻式觸摸屏；DCS工業控制系統，實時顯示溫度、壓力及扭矩等參數、自動記錄，人機界面清晰透明，全程動畫模擬真實工作過程，觸摸式操作界面由主界面、工藝流程操作界面、實時數據報表界面、歷史數據報表界面、歷史曲線界面、報警界面和硬件測試界面共同構成，界面之間可以自由切換。并帶有232/USB通訊接口。數據可自動形成標準文檔通過U盤下載保存；測溫傳感器：DS18B20,測溫范圍-55-+127℃,測溫精度：分辨率0.1℃，測量顯示精度：±0.2FS；AD轉換器:ADS1100,16位△∑ADC；離心泵: 流量3.0m3/h、最大揚程34m、最大吸程9m、電機功率：370W、轉速2850r/min、不銹鋼自吸式離心泵；轉速傳感器：霍爾傳感器；轉速測量范圍0~3000r/min，分辨率1r/min；水泵變頻器：水泵變頻調速器：輸入電壓：單相AC220V；輸出電壓：三相AC220V；功率：0.55KW；先進磁通矢量控制，0.5Hz時200%轉矩輸出；擴充PID，柔性PWM；標準模擬量信號輸入輸出；RS485通訊，內置Modbus-RTU協議；壓力變送器：液晶數字顯示，量程0~0.6MPa,精度0.5級，4~20ma傳輸信號；真空壓力變送器：液晶數字顯示，量程0~-0.1MPa,精度0.5級，4~20ma傳輸信號；單相功率測量模塊：測量范圍0~2.2KW，測量精度1級，分辨率：0.01KW；高精度數顯管道式流量計1個：液晶顯示，電測量程0-4m3/h，最小檢測流量0.04m3/h，量程比1：100，精度1級；儲水箱容積100L，500mm×400mm×500mm，材料304不銹鋼；工作電壓：AC220V±20V單相，50Hz±0.5Hz，設備總功率：800W；外形尺寸：1200×500×1500mm。

設備配置：不銹鋼臥式單級離心泵1臺；進口水泵變頻器1臺；數顯壓力變送器1套；數顯真空壓力變送器1套；數顯流量計1個（帶485通訊）；美國進口DS18B20數字溫度傳感器1個；功率檢測模塊1套；數字式轉速檢測裝置1套；信號采集模塊1套；不銹鋼循環儲水箱1個；304不銹鋼管路1套；出水閥1個；回水閥1個；水箱放水閥1個；計量水箱放水閥1個；金屬儀表控制柜1個；接觸器、開關、漏電保護空氣開關1套；232計算機通訊接口1個；不銹鋼框架1套（帶腳輪及禁錮腳）7寸彩色液晶上位機1套（直接顯示壓力、水溫、流量、功率、轉速等參數）；232/USB數據通訊接口，7寸彩色人機界面上可直接進行信號采集，顯示、自動記錄、歷史數據查詢、報警、歷史曲線、打印功能，數據可自動形成標準文檔通過U盤下載保存。
